“工業物聯網演示系統”首次在清華大學教學中得到應用
時間:2021-01-14 17:57 來源:光輪科技 作者:admin 點擊:
次
2020年10月19日，清華大學iCenter李璠老師開設的公開課“智能工廠創新體驗”如期進行，包括線上、線下在內的100多名學生體驗了這次別開生面的課程
|
2020年10月19日，清華大學iCenter李璠老師開設的公開課“智能工廠創新體驗”如期進行，包括線上、線下在內的100多名學生體驗了這次別開生面的課程。線下教室同學們現場進行了實際操作。
與平時課程有些不同的是，由清華大學麥肯錫數字化能力發展中心及北京光輪電子、悟略科技等公司合作開發的“工業物聯網演示系統”在今天的課程中進行了教學展示。
實操過程中，學生們對光電計數器如何記錄流水線產品數量、速度及數據的傳輸和處理提出問題，并且探討了不良品檢測、CEE數據計算、機器故障可能性、數據響應時間、邊緣計算和云計算區別及工業物聯網和企業管理等問題。
“工業物聯網演示系統”主要以光輪電子與悟略科技合作的印刷行業數字化升級項目為樣板，以印刷車間印刷機數據采集為例，模擬印刷機生產工作，顯示印刷機生產進度、生產數據、生產設備狀況、車間作業環境情況、倉庫定位溯源、車間報警器和生產設備運行狀態等。
本系統主要包括了感知層—硬件設備、傳輸層—無線網絡網關、應用層—服務器客戶端，通過對以上三個層次的展示和講解，使得學生可以快速對物聯網及工業物聯網有直觀的認識，并了解其中的框架和關鍵點。

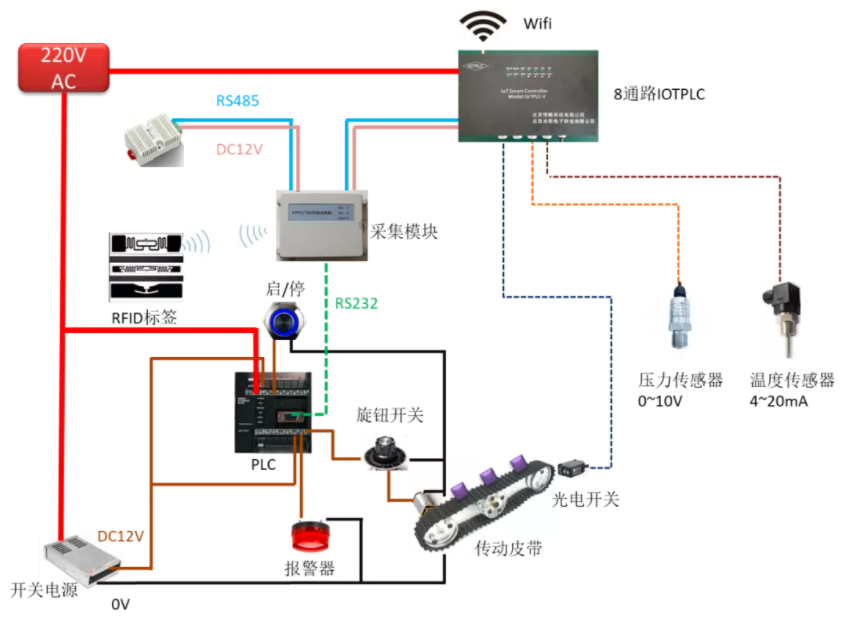

該系統硬件設計框架如下圖所示。
主要包括了便攜裝備箱子、平板電腦PAD、硬件主控電路系統等，其中硬件主控電路系統主要包括PLC控制器、模擬工廠電機傳送裝置、電機開關、電機調速器、壓力傳感器、溫度傳感器、溫濕度變送器、報警器、4G隨身路由器、RFID射頻標簽、8通路主控電路板、FRID定位終端電路板等。

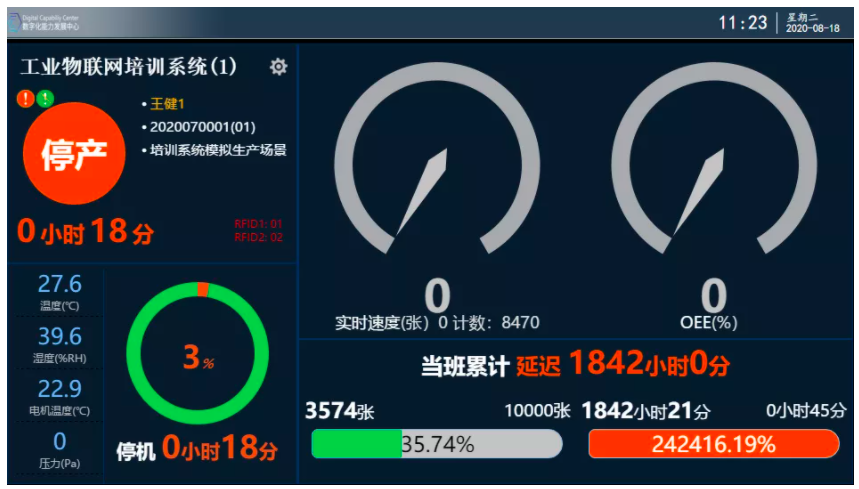

平板電腦主要用于演示現場演示設備采集到的數據，其中主要包含兩個APP軟件，一個是大屏顯示APP，一個是生產執行終端。
（2）生產設備的電機溫度和壓力。
（3）生產時的實時計數值和速度顯示。
（4）電機設備狀態和報警器狀態。
（5）車間當班的生產狀態和實時任務、顯示任務進度、設備綜合效率(OEE)等重要信息。

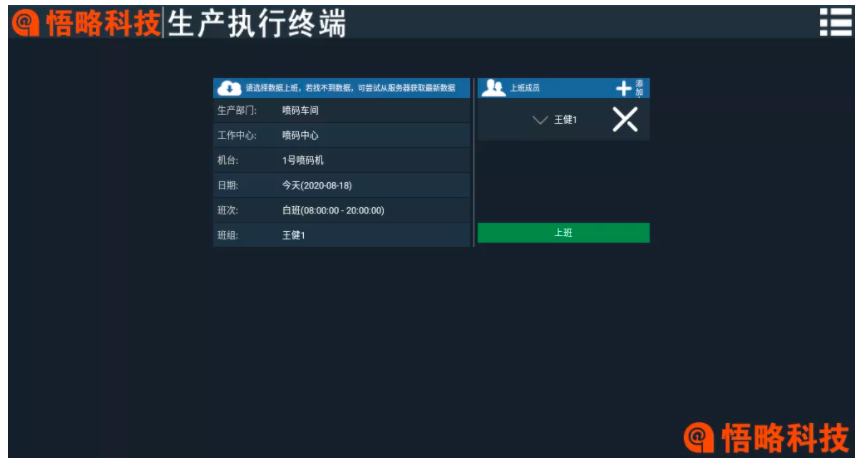

生產執行終端APP中可以模擬車間工人執行生產作業情況。例如選擇車間、機臺、班次、班組等等。
系統可模擬多個場景，包括印刷車間、工廠車間作業環境溫濕度采集與本地報警功能、倉庫流轉、上位機控制、車間設備工作狀態顯示。學生可以從工業物聯網概念、物聯網技術、生產管理、數字化改造創新等方面進行學習。
課后光輪電子與老師和學生進行了交流，聽取了意見反饋�？傮w來說師生認為通過對“工業物聯網演示系統”短時間學習和實踐，快速對工業物聯網有了直觀的認識，并對其中數據采集、數據傳輸、后臺數據管理等實踐和課堂中的云管端有了了解，加深了對理論的理解。師生們認為系統簡單易用，對教學非常有幫助；同時希望可以給學生開放更多的操作環節和實踐環節，可更多滿足學生創新的探究需求。光輪電子也表示將在適合的時機開始對“工業物聯網演示系統”進行新型號的升級，以滿足不同教學需求。
感謝清華大學iCenter李璠老師及學生們的積極反饋，也歡迎其他學校有工業物聯網課程教學需求的老師聯系我們，近期可以提供免費的使用機會及課程設計支持。
麥肯錫數字化能力發展中心（DCC）
2017年4月正式成立，由麥肯錫與清華大學攜手創辦。DCC秉承全方位賦能中國智能制造的初心，心懷“為高校學生提供智能制造學習平臺，為制造企業培養數字轉型精英良將”的雙重使命，用百倍熱忱高擎火炬，盡己之力為中國智造添磚加瓦。DCC北京中心由模范工廠和數字化技術展廳組成，展示端到端全價值鏈轉型的前沿數字化工具，旨在為企業試水?dāng)?shù)字化技術提供現學現用的場所，中心也提供能力構建的體驗式培訓。DCC以提供開發突破性解決方案的集中地點、支持客戶轉型歷程的各個階段以及定制培訓模塊，幫助中國企業實現制造升級的愿景。
成立于2007年，一直致力于微控制器（MCU）操作系統及嵌入式軟件構件化研究，取得了重要成果。同時也為廣大用戶提供物聯網解決方案、智能硬件開發（包括電子產品開發、工控設備開發、儀器儀表開發等）等服務。公司擁有多名北大碩士、海歸博士等經驗豐富的高級技術團隊，現有軟硬件工程師20余人。光輪電子研發成功的TreeOS物聯網實時操作系統，具有國際領先水平。這是一種新型的大型定制化嵌入式操作系統，可一鍵式自動生成高達90%代碼，廣泛用于物聯網、工業4.0、人工智能等領域。公司成立10余年來，已為全國各地多種行業用戶開發了300多個物聯網及智能硬件產品和項目，積累了極其豐富的實踐經驗。
|
